Щиты распределительно-учётные ЩРЖУ предназначены для приема, распределения и централизованного поквартирного учета электроэнергии переменного тока напряжением 380/220. В частоты 50 Гц при системе электроснабжения квартир TN-S или TN-C-S, а также для защиты линий питания квартир от перегрузок и токов короткого замыканий.
Область применения
Щиты распределительно-учётные устанавливаются в электрощитовых и др. помещениях жилых домов и выпускаются в навесном (до 12 квартир) или напольном исполнениях.
Конструктивное исполнение
Щит оборудован двумя уровнями дверей. При открывании первых (внешних) дверей открывается доступ к рукоятке вводного рубильника и отходящим автоматам питания квартир и смотровым стеклам снятия показаний счетчиков. Внутренние двери, закрываемые на специальные замки с возможностью пломбирования, закрывают доступ к рубильнику, счетчикам и вводным выключателям нагрузки квартир.

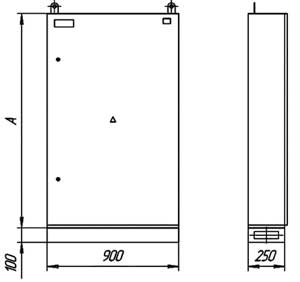

Рис.1. Габаритные размеры щита распределительно-учётного ЩРЖУ
| Тип щита | Количество квартир | Вввод | А, мм | Масса, кг |
| ЩРЖУ-1-380/250-6/хх | 5 | однофазный | 900 | 53 |
| ЩРЖУ-1-380/250-9/хх | 9 | 56 | ||
| ЩРЖУ-1-380/250-12/хх | 12 | 1150 | 64 | |
| ЩРЖУ-1-380/250-15/хх | 15 | 1400 | 74 | |
| ЩРЖУ-1-380/250-18/хх | 18 | 1650 | 83 | |
| ЩРЖУ-1-380/250-21/хх | 21 | 1900 | 95 | |
| ЩРЖУ-3-380/250-6/хх | 6 | трехфазный | 900 | 56 |
| ЩРЖУ-3-380/250-9/хх | 9 | 1250 | 68 | |
| ЩРЖУ-3-380/250-12/хх | 12 | 1500 | 76 | |
| ЩРЖУ-3-380/250-15/хх | 15 | 1650 | 83 |
| Параметры | Значения |
| Максимальный ток аппаратов ввода в квартиру | 63 А |
| Номинальный ток вводного рубильника | 250 А |
| Щиты оборудованы | раздельными PE и N-шинами |
Щиты обеспечивает возможность разделки и подключения:
|
до 95 мм2 включительно до 16 мм2 включительно |
| Ввод питающих и отходящих проводов и кабелей | снизу или сверху |
| Щиты соответствуют | ТУ У 31.2-01412785.021-2003 |
| Климатическое исполнение | УХЛ4 по ГОСТ 15150 |
| Степень защиты щитов | IP 31 по ГОСТ 14254 |
