Направляющие профили Vibrofix Liner

Направляющие профили Vibrofix Liner применяют для снижения косвенной передачи звука с межэтажных перекрытий на поверхность гипсокартонных листов каркасно-обшивных перегородок и облицовок стен в системах сухого строительства.

Vibrofix Liner представляет собой металлический направляющий профиль длиною 3м. с шестью конструктивно встроенными узлами крепления к ограждающим конструкциям. Расстояние между центрами узлов крепления 580 мм. Крайние узлы отстоят от срезов направляющего профиля на расстоянии 50 мм.

Узел крепления выполнен в виде упругого элемента тороидальной формы на основе эластомера EPDM. Все узлы крепления укомплектованы стальными шайбами.

• Акустическая развязка со строительными конструкциями
• Запатентованная система крепления(патент №41396 UA, №95692 RU)
• Предварительное сжатие упругого элемента – 145Н
• Полная совместимость с профильной системой KNAUF

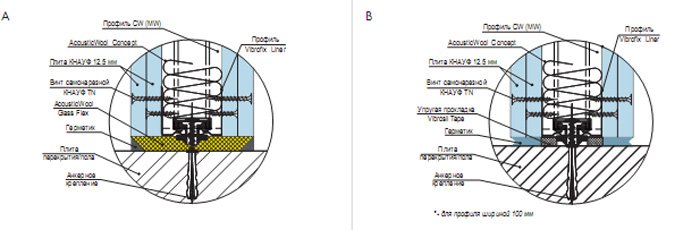

Варианты монтажа

Крепление звукоизоляционных профилей Vibrofix Liner к ограждающим конструкциям производят исключительно через штатные узлы крепления. Полка направляющего профиля должна примыкать к ограждающим конструкциям через упругую прокладку толщиной 8-12 мм.

Монтаж звукоизоляционных профилей Vibrofix Liner производят с помощью дюбелей или анкерных креплений диаметром 6-8мм.

При монтаже перегородок и облицовок KNAUF с помощью профилей Vibrofix Liner тип профиля выбирают согласно требованиям альбома KNAUF Серия 1.031.9-2.00 и альбома KNAUF Серия 1.073.9-2.00, соответственно.
