Клапанные блоки серии Е

Клапанные блоки серии Е (1-вентильные и2-вентильные) предназначены для подключения датчиков избыточного, абсолютного, вакууметри-ческого давления, давления разряжения кимпульсным линиям всистемах автоматического контроля, регулирования иуправления технологическими процессами.

Конструктивные особенности

Конструктив клапанного блока без дренажа, сдрена-жом ивозможностью подключения контрольного иметрологического оборудования. Различные варианты торцевых соединений навходе ивыходе среды.

1-вентильные клапанные блоки серии Е

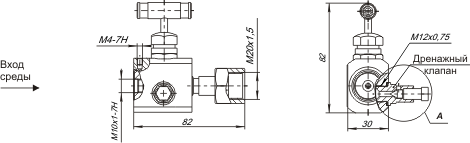

Е12 00 (с дренажным клапаном после изолирующего вентиля, внутренней резьбой М10×1 навходе среды инакидной гайкой М20×1,5 навыходе среды)

Е12 10 (с дренажным клапаном после изолирующего вентиля, внутренней резьбой К1/2 навходе среды инакидной гайкой М20×1,5 навыходе среды)

Е12 50 (с дренажным клапаном после изолирующего вентиля, наружной резьбой М20×1,5 навходе среды инакидной гайкой М20×1,5 навыходе среды)

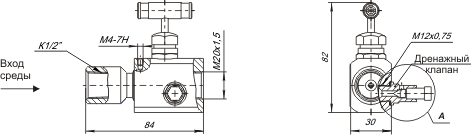

Е12 13 (с дренажным клапаном после изолирующего вентиля, внутренней резьбой К1/2 навходе среды ивнутренней резьбой М20×1,5 навыходе среды)

Е12 16 (с дренажным клапаном после изолирующего вентиля, внутренней резьбой К1/2 навходе среды инаружной резьбой К1/2 навыходе среды)

Е12 56 (с дренажным клапаном после изолирующего вентиля, наружной резьбой М20×1,5 навходе среды инаружной резьбой К1/2 навыходе среды)

2-вентильные клапанные блоки серии Е

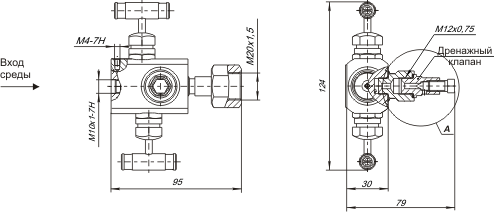

Е22 00 (с дренажным клапаном после изолирующего вентиля, внутренней резьбой М10×1 на входе среды инакидной гайкой М20×1,5 навыходе среды)

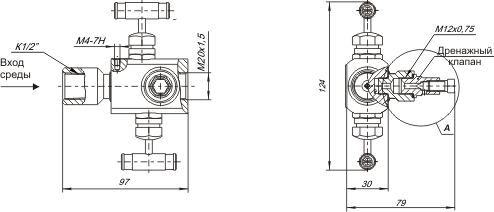

Е22 13 (с дренажным клапаном после изолирующего вентиля, внутренней резьбой К1/2 навходе среды ивнутренней резьбой М20×1,5 навыходе среды)

Дополнительные принадлежности

Приварной штуцер с наружной резьбой М20×1,5 под плоский ниппель

Приварной штуцер с внутренней резьбой М20×1,5

Приварной штуцер с наружной резьбой М20×1,5 сконусом под сферический ниппель

Вид А: переходник для подключения метрологического оборудования (для контроля до2,5МПа)

Вид А: переходник для подключения метрологического оборудования (для контроля до40МПа)

Заглушка
